联系我们VT120型是小型前置放大器组件中的单通道单元。有200增益，同相（A版）；200增益，反相（B版）；或者20增益，同相（C版）可供选择。BNC连接器用于VT120型号上的信号连接。（C-VT120型号）附带电缆，用于连接VT120型和使用Amphenol型17-80090连接器的传统前置放大器电源输出端之间的电源。
产品中心
PRODUCT CATEGORY
详细介绍
- 用于放大来自微通道板、光电倍增管和硅探测器的上升时间非常快的信号
- 上升时间≤1 ns
- 输出端将-5 V驱动至50 Ω
- 紧凑型前置放大器盒，用于在信号源附近工作
- ≤20 μV rms等效输入噪声
- （A）200、（B）-200或（C）20的增益

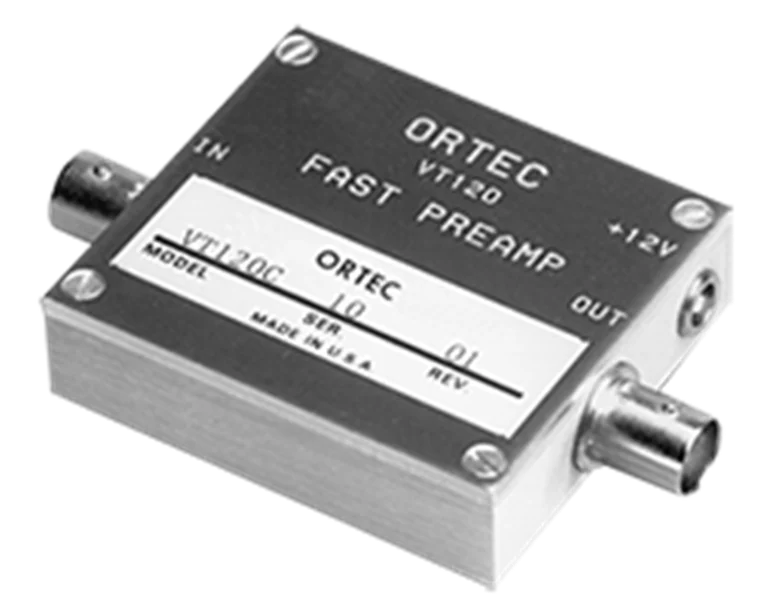

VT120型快速定时前置放大器是一款高性能、宽带宽前置放大器，设计用于增强微通道板、光电倍增管、电子倍增器、硅探测器和快速定时应用中所使用的其他探测器的快速线性信号。所有版本的上升时间均<1 ns，输出为5V，可实现出色的定时分辨率。
资料 +
-
VT120宣传册
- VT120宣传册（A4）
- VT120手册
-
更多信息 +
规格 +
性能
增益
（所有版本的10％增益公差）：
• 版本A200，同相。
• 版本B200，反相。
• 版本C20，同相。上升时间
≤1 ns。
噪声
≤20 μV rms等效输入噪声。
带宽
10至350 MHz。
输出范围
0至-5 V，负载为50 Ω。
输入端
BNC连接器；输入阻抗50 Ω。
输出端
BNC连接器；0至-5 V输出，负载为50 Ω。输出阻抗≤1 Ω，交流耦合。
电气和机械所需电源
+12 V，50 mA（使用与附件电缆C-VT120兼容的LEMO电源连接器）。
重量
净重 0.2千克（0.4磅）。装运重量 1.1千克（2.4磅）。
尺寸
铝制外壳5.8 X 5.1 X 1.6 cm（2.3 X 2.0 X 0.63英寸）。
附件
C-VT120电缆组件，用于连接VT120电源输入端（LEMO）和与其他ORTEC NIM标准模块兼容的Amphenol型17-80090前置放大器电源连接器。
订购信息 +
型号
描述
VT120A
快速定时前置放大器（200增益，同相）
VT120B
快速定时前置放大器（200增益，反相）
VT120C
快速定时前置放大器（20增益，同相）
C-VT120
用于VT120A/B/C的电源线组件（3米长）。
推荐的电缆附件
C-25-1/2
带两个BNC公插头的RG-58A/U 50欧姆电缆，6英寸长
C-25-12
带两个BNC公插头的RG-58A/U 50欧姆电缆，12英尺长
